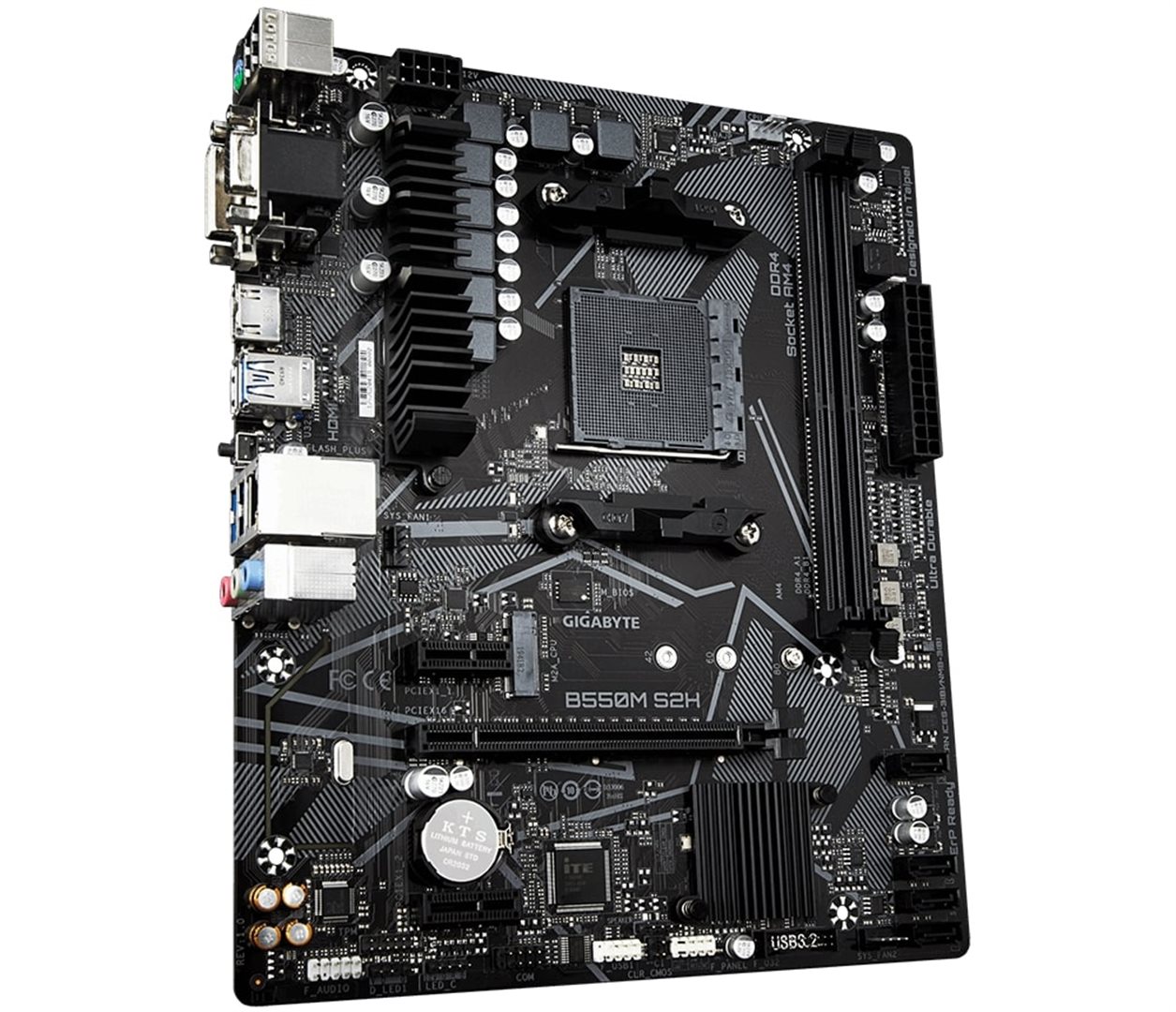

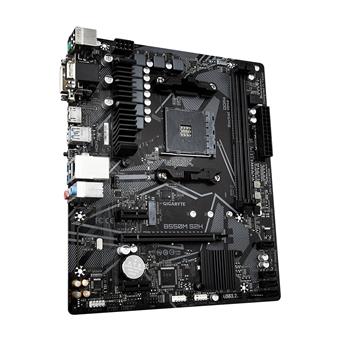

GIGABYTE B550M S2H (rev. 1.0)

Chipset: AMD B550

Rozměrový formát: Formát Micro ATX (244 mm x 205 mm)
Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
Patice procesoru: AM4

Pozice na paměti: 2x DDR4 DIMM
Podpora pro paměti:

• 3. generace procesorů AMD Ryzen™: Popdora pro paměťové moduly DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
• Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Popdora pro paměťové moduly DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz

Max.velikost operační paměti: 64 GB
Podpora pro paměti typu: DDR4

• Dvoukanálová architektura paměti
• Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
• Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)

Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™

• 1× port D-Sub s maximálním podporovaným rozlišením 1 920 × 1 200 @ 60 Hz
• 1× port DVI-D s maximálním podporovaným rozlišením 1920 × 1200 @ 60 Hz
• 1× konektor HDMI podporující maximální rozlišení 4096 × 2160 @ 60 Hz

Zvuková karta:

• Kodek Realtek® ALC887

Síťová karta:

• Realtek® GbE LAN čip (1000 Mbit/100 Mbit)

Rozšiřující sloty:

• 1× slot PCI Express x16 slot
• 2× slot PCI Express x1 (PCIEX1_1, PCIEX1_2)

RAID řadič: 0, 1, 10

SATA:

• 4x konektor SATA 6 Gb/s

M.2:

• 1× konektor M.2, integrováno v procesoru, s podporou Socket 3, M key, SSD typu 2242/2260/2280

USB:

• zadní USB porty ( celkem 6 )
• 2x port USB 2.0/1.1
• 4x port USB 3.2 Gen 1
• přední USB porty ( celkem 4 )
• 2x port USB 3.2 Gen 1
• 2x port USB 2.0/1.1

Interní porty:

• 1× 24pinový ATX hlavní napájecí konektor
• 1× 8pinový ATX 12V napájecí konektor
• 1× konektor pro ventilátor na chladiči procesoru
• 2× konektor pro systémový ventilátor
• 1× konektor pro připojení pásky s adresovatelnými LED
• 1× konektor pro pásky s RGB LED
• 1× konektor M.2 Socket 3
• 4× konektor SATA 6Gb/s
• 1× konektor pro tlačítka a LED na předním panelu
• 1× konektor pro audio na předním panelu
• 1× header pro reproduktor
• 1× interní konektor USB 3.2 Gen 1
• 1× interní USB 2.0/1.1 konektor
• 1× konektor pro Trusted Platform Module (TPM) (2× 6 pinů, pouze pro modul GC-TPM2.0_S)
• 1× interní konektor pro sériový port
• 1× konektor pro detekci otevření skříně
• 1× propojka Clear CMOS

Externí porty:

• 1× port PS/2 pro klávesnici/myš
• 1× port D-Sub
• 1× port DVI-D
• 1× port HDMI
• 4× port USB 3.2 Gen 1
• 2× port USB 2.0/1.1
• 1× port RJ-45
• 3× audio jack

BIOS: 1x 256Mbit flash

Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-S2H-rev-10
